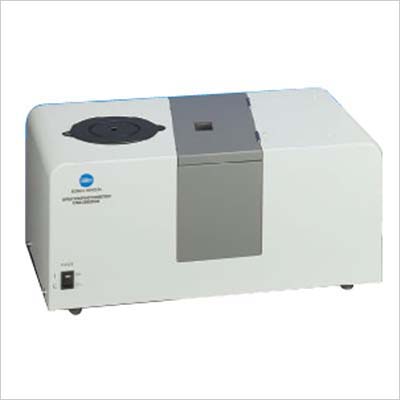

CM-3500d分光測色計(分光式/頂部端口) 適用于應用的多功能分光測色計 幾乎適用于應用的多功能、頂部端口分光測色計。 柯尼卡美能達CM-3500d分光測色計是一部專為各種色彩測量應用而設計的高精度d/8°光學系統、頂部端口儀器。通過計算機軟件SpectraMagic NX操作可實現從科研實驗室到廠區的各種色彩控制，簡單、高效。適用于醫藥、食品等領域。 CM-3500d可執行反射色及透射色測量。可更換的測量孔罩(3、8、30mm直徑)及殼體組件特殊孔罩為各種樣品測量提供了靈活度。 頂部端口設計(將樣品簡單地放置于儀器頂部)可方便地測量固體、粉體、粘稠狀物體，甚至不透明液體的反射率。 透明的液體或固體可在透射試料室內測量。 ·反射色的測量 -SCI/SCE切換 -選擇SCI時，測量不受樣品表面條件的影響，適合進行色彩混合比和CCM的控制。選-擇SCE時，可以獲得與不含正反射光的目視評價結果相近的測量結果。 -測量口徑的轉換 -根據測量的樣品，可選擇30mm、8mm、3mm(備選)測量口徑。 -粉體/粘稠物體的測量 -利用殼體測量組件(選購件)可對粉體或粘稠狀樣品進行測量。 ·透射色的測量 -利用擴散照明 0°受光（d/0)方式可進行透射色的測量。適用范圍廣。從玻璃濾光鏡等薄片狀、板狀樣品到食品、化妝品等液體樣品都可測量。 產品特點 ·電腦控制下的桌面式儀器，可通過Windows系統軟件加以操作 ·采用d/8(擴散照明/8度受光方式)光學系統。 ·標準測量口徑為30mm、8mm；另可選Φ3mm。 ·可通過d/0光學系統測量透射色。 ·可使用殼體組件(選購件)對粉體或粘稠狀樣品進行測量。 技術參數 照明/受光光學系統 | 反射率：d/8(擴散照明8°方向受光)、可切換SCI(含反射分量)/SCE(不含反射分)；符合ISO和DIN標準對d/8的要求；亦符合CIE和ASTM標準對d/0的要求。透射率：d/0(擴散照明 0°受光方式) | 受光素子 | 雙重18個元件的硅光電二極管陣列(具有楔形連續干涉濾光片) | 波長范圍 | 400～700nm | 測量波長間隔 | 20nm | 半帶寬 | 平均約20nm | 光度測定范圍 | 0～175%；分解能力： 0.01% | 測量用光源 | 脈沖氙弧燈 | 測量時間 | 約2.5秒(一直到數據輸出為止) | 測量間隔 | 3秒 | 測量口徑/照明口徑 | 反射率：可在LAV和MAV之間切換 LAV:Φ30mm測量/Φ36mm照明 MAV:Φ8mm測量/Φ11mm照明 透射率：約Φ22mm | 重復性 | 白色校正后，白色校正板以10秒間隔測量30次時：分光反射率：標準偏差0.20％以內 色度值：標準偏差ΔE﹡ad .05以內 | 儀表誤差 | △E﹡ad 0.15以內(典型值) BCRA系列IItile 12色的平均值(對比標準主體測量值) | 溫度漂移 | 分光反射率：±0.30%/°C以內 色差：ΔE*ab 0.05/°C以內 | 接口 | RS-232C標準 | 電源 | AC 100V/120V/230V 50/60Hz(使用標配AC電源適配器) | 使用溫度/濕度范圍 | 0～40°C，相對濕度85%以下（35°C）、不可結露 | 保管溫度/濕度范圍 | -20～45°C，相對濕度85%以下（35°C）、不可結露 | 尺寸 | 413 × 190 × 240mm | 重量 | 10kg | 標準配件 | 白色校正板CM-A120、目標罩(Φ8mm)CM-A122、目標罩(Φ30mm)CM-A123、零位校正盒CM-A124、便攜包CM-A67、AC適配器、RS-232C線纜(2m、9針、適用于IBM個人電腦) IF-A12 | 另售配件 | 色彩數據軟件SpectraMagic ? NX、CM-A96透射樣品架、石英槽CM-A97(2mm)、CM-A98(10mm)、CM-A99(20mm)、塑料槽CM-A130(2mm)、CM-A131(10mm)、CM-A132 (20mm)、透射用零位校正板CM-A100、樣品觀測器CM-A125、彩色瓦片、RS-232C線纜(適用于IBM個人電腦) |

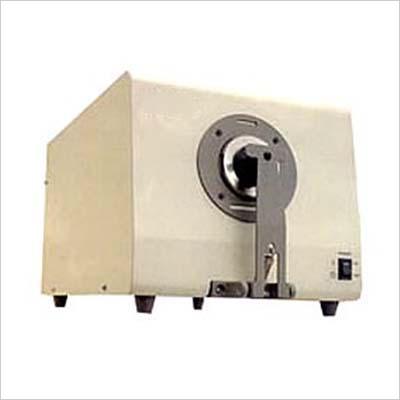

CM-3600d臺式分光測色儀 可靠的精度 優良的再現性 使用10nm節距測量360～740nm全范圍波長。采用雙波束方式、雙通道傳感陣列實現高精度和高再現性。 追求人性化的舒適方便的操作 通過取景器坐在座位上即可確認測量位置。 致力于免維修化的高可靠性設計 通過技術革新大程度地避免SCI/SCE之間的轉換以及移動過濾器等設備可動部位的產生。在設計和制造調整上引入了ISO9001認證質量管理體系使產品具有高可靠性和耐用性。 高水準的簡潔緊湊型設計 加載6英寸的大型積分球，實現機身的簡潔緊湊。 搭載了3種測量口徑 可根據樣品尺寸選擇適當的測量口徑。 可靠的精度 優良的再現性 可測量A4尺寸大小的樣品的中間部位。 適用于各領域的研究活動、開發部門、質量管理部門使用，大學、試驗室、檢測機構 產品特點 ·電腦控制下的高精度、高可靠性的固定結構可使用Windows系統軟件 ·采用符合各種標準的d/8(擴散照明 8°受光方式)光學系統統。 ·測量口徑為φ25.4mm、φ8mm、φ4mm。 ·可通過d/0光學系統統測量透射色。 ·采用數字化控制系統。 ·可同時測量SCI(含正反射光)和SCE(不含正反射光)。 ·采用數字化控制系統。 ·通過演算合成照明光的UV強度。這樣調整濾波器位置的費力工作就可被省略。 ·可同時進行一般測量和熒光色測量。 技術參數 照明/光學系統 | 可同時測量d/8（擴散照明8°方向受光）、SCI（含反射光）和SCE（不含正反射光）。 | 受光素子 | 雙重40個元件硅光電二極管陣列 | 分光手段 | 平面繞射光柵 | 測量波長范圍 | 360nm～740nm | 測量波長間隔 | 10nm | 一半寬度 | 大約10nm | 反射率測定范圍 | 0～200%、表示分解能：0.01% | 測量用光源 | 脈沖氙弧燈×4個 | 測量時間 | 大約1.5秒（一直到數據輸出為止） | 短可測定間隔 | SCI/SCE測定時是4秒 | 測量口徑/照明口徑 | LAV:φ25.4mm/φ30mm MAV:φ8mm/φ11mm SAV:φ4mm/φ7mm | 重復性 | 分光反射率：標準偏差0.1％以內 色彩值：標準偏差△E﹡ad 0.02以內 白色校正后、白色校正以10秒間隔測定30次時 | 儀表誤差 | △E﹡ad 0.15以內(LAV/SCI) BCRA系列IIteil 12色的平均值(以柯尼卡美能達主機身為標準） | 溫度依存性 | 分光反射率：±0.10%/℃以內、色差：△E﹡ad0.05/℃以內 | UV轉換 | 瞬間調整(UV420nm探頭濾波器/附帶UV420nm探頭濾波器) | 透射色測量方式 | d/0（擴散照明 0°方向受光） | 透射試料室 | 橫寬133mm、進深50mm、測量口徑φ17mm | 透過試料托架 | 薄片狀、板狀試料/液體試料兩用（可拆卸安裝） | 接口 | 以RS-232C為標準、端子：D-SUB 9Pin（凹型銷） | 電源 | AC 100V（使用專用AC適配器） | 使用溫濕度范圍 | 13～33℃，80％RH以下（溫度35℃時/不可結露） | 保管溫濕度范圍 | 0～40℃，80％RH以下（溫度35℃時/不可結露） | 尺寸 | 240(寬)×206(高)×380(進深)mm | 重量 | 12kg | 標準配件 | 白色校正板、目標罩（φ4mm、φ8mm、φ25.4mm）、零校正盒、AC適配器AC-A12、防塵罩、配件盒、單元驅動器、RS-232C電纜（DOSV用9針2m）、RS-232變換適配器（9針→25針） | 另售配件 | 色彩管理軟件CM-S9w、透過試料架CM-A96、石英槽CM-A97(2mm)/CM-A98(10mm)/CM-99(20mm）透過用零校正板CM-A100、RS-232C電纜CM-A56(NEC用 5m) RS-232C電纜CM-A52～55(DOSV用) |

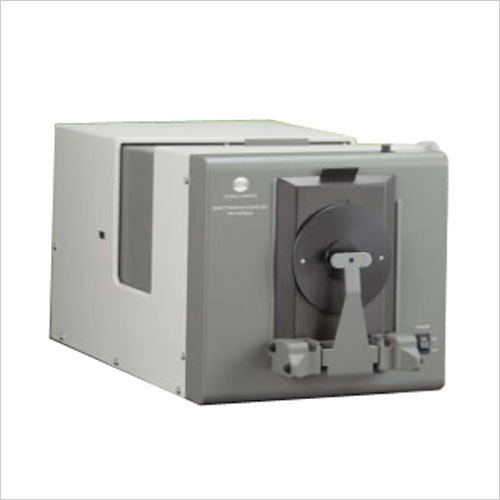

CM-3700d臺式分光測色計(分光式/側面端口) 參考分光測色計，實現色彩管理網絡系統中高水準。 CM-3700d各方面的設計均以實現高性能的精度色彩控制為目標。大型積分球、孔罩及整個光學系統的制造均精益求精。 分別用于樣品、反饋通道及大功率氙弧燈的兩個扁平全息光柵與硅光電二極管陣列。 ·反射色的測量 SCI/SCE切換 選擇SCI時，測量不受樣品表面條件的影響，適合進行色彩混合比和CCM的控制。選擇SCE時，可以獲得與不含正反射光的目視評價結果相近的測量結果。 ·測量口徑的轉換 根據測量的樣品，可選擇φ25.4mm、φ8mm和3×5mm的測量口徑。 ·熒光色的測量 通過UV截止濾光片對UV光線進行1000步幅調節。由于可獲得相當于D65的照明光源，所以它適合測量紙張、紙漿以及其它含有熒光物質的物體。 ·透射色的測量 通過擴散照明 0°受光（d/0)方式可進行透射色的測量。 適用范圍廣，從玻璃濾光鏡等薄片狀、板狀樣品到食品、化妝品等液體樣品均可進行測量。 適用于塑料、纖維、染色、陶瓷工業等領域 產品特點 ·電腦控制下的桌面式儀器，可通過Windows系統軟件加以操作 ·采用d/8(擴散照明/8°受光方式)光學系統。 ·測量口徑為φ25.4mm、φ8mm、3×5mm。 ·可通過d/0光學系統測量透射色。 ·可進行UV光量的調整和熒光色的測量。 技術參數 照明/受光光學系統 | d/8(擴散照明8°方向受光)、可切換SCI(含反射分量)/SCE(不含反射分)；符合ISO和DIN標準對d/8的要求；亦符合CIE和ASTM標準對d/0的要求。透射率：d/0(擴散照明 0°受光方式) | 受光素子 | 帶扁平全息光柵的硅光電二極管陣列 | 波長范圍 | 360nm～740nm | 測量波長間隔 | 10nm | 半帶寬 | 平均約14nm | 光度測定范圍 | 0～200%；分解能力： 0.001% | 測量用光源 | 脈沖氙弧燈 | 測量時間 | 0.6～0.8秒(一直到數據輸出為止) | 照明口徑/測量口徑 | 反射：可選LAV、MAV和SAV LAV:Φ28mm照明/Φ25.4mm測量 MAV:Φ 11mm照明/Φ8mm測量 SAV:5 × 7mm照明/3 × 5mm測量 透射：約Φ20mm | 重復性 | 白色校正后，白色校正板以10秒間隔測量30次時：; 分光反射率：標準偏差0.05％以內 色度值：標準偏差ΔE﹡ad .005以內 白色校正后，黑色板(BCRA系列II；反射率：為1%)以10秒間隔測定30次時： 分光反射率：380～740nm：標準偏差0.02%以內 360、370nm：標準偏差0.04％以內 色度值：標準偏差ΔE﹡ad .05以內 | 儀表誤差(LAV) | BCRA系列IItile12色的平均值 △E﹡ad 0.08(典型值) BCRA系列IItile12色的大值 △E﹡ad 0.3(相當于△Ecmc 0.2)以內(對比主機測量值) | 溫度漂移 | 分光反射率：±0.10%/°C以內 | 色差：ΔE*ab 0.05/°C以內 | UV調校 | 電腦控制；持續可變 | 透射測量中被測樣品的條件 | 薄片、板狀、液體，厚度小于50mm | 接口 | RS-232C標準；波特率：1200、2400、4800或9600 | 電源 | AC 100V/120V/230V 50/60Hz(使用標配AC適配器) | 使用溫度/濕度范圍 | 13～33°C，相對濕度80%以下、不可結露 | 保管溫度/濕度范圍 | 0～40°C，相對濕度80%以下、不可結露 | 尺寸(W × H × D) | 271 × 259 × 500mm | 重量 | 18kg | 標準配件 | 白色校正板、目標罩(3×5mm)、目標罩(Φ8mm)、目標罩(Φ25.4mm)、零位校正盒、交流適配器、RS-232C線纜(2m、9針、適用于IBM個人電腦)、附件盒CM-66 | 另售配件 | 色彩數據軟件SpectraMagic NX、透射樣品架、玻璃比色槽(2mm、10mm、20mm)、塑料比色槽(2mm、10mm、20mm)、透射零位校正板、色板、RS-232C線纜(適用于IBM個人電腦 |
|
